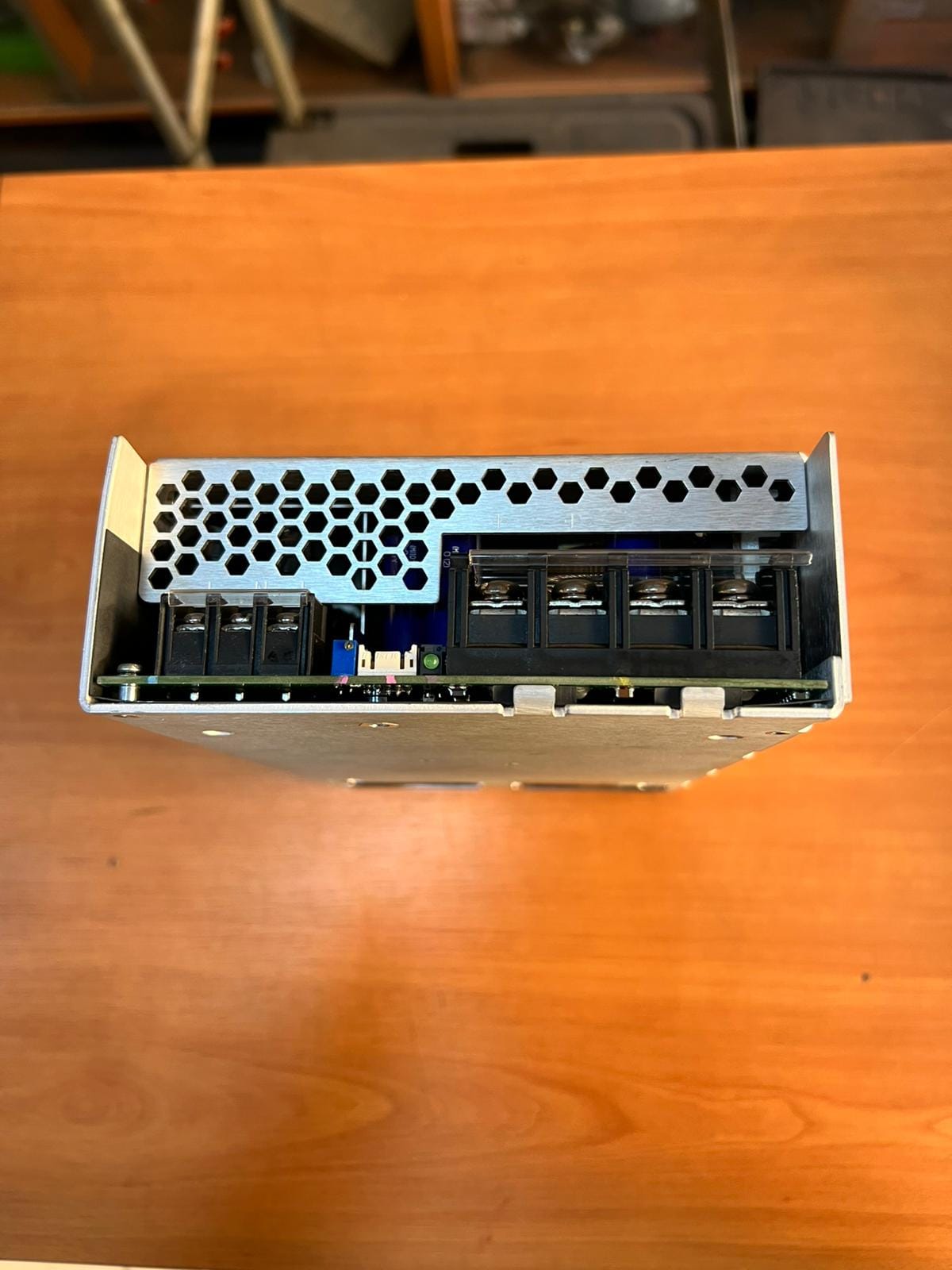

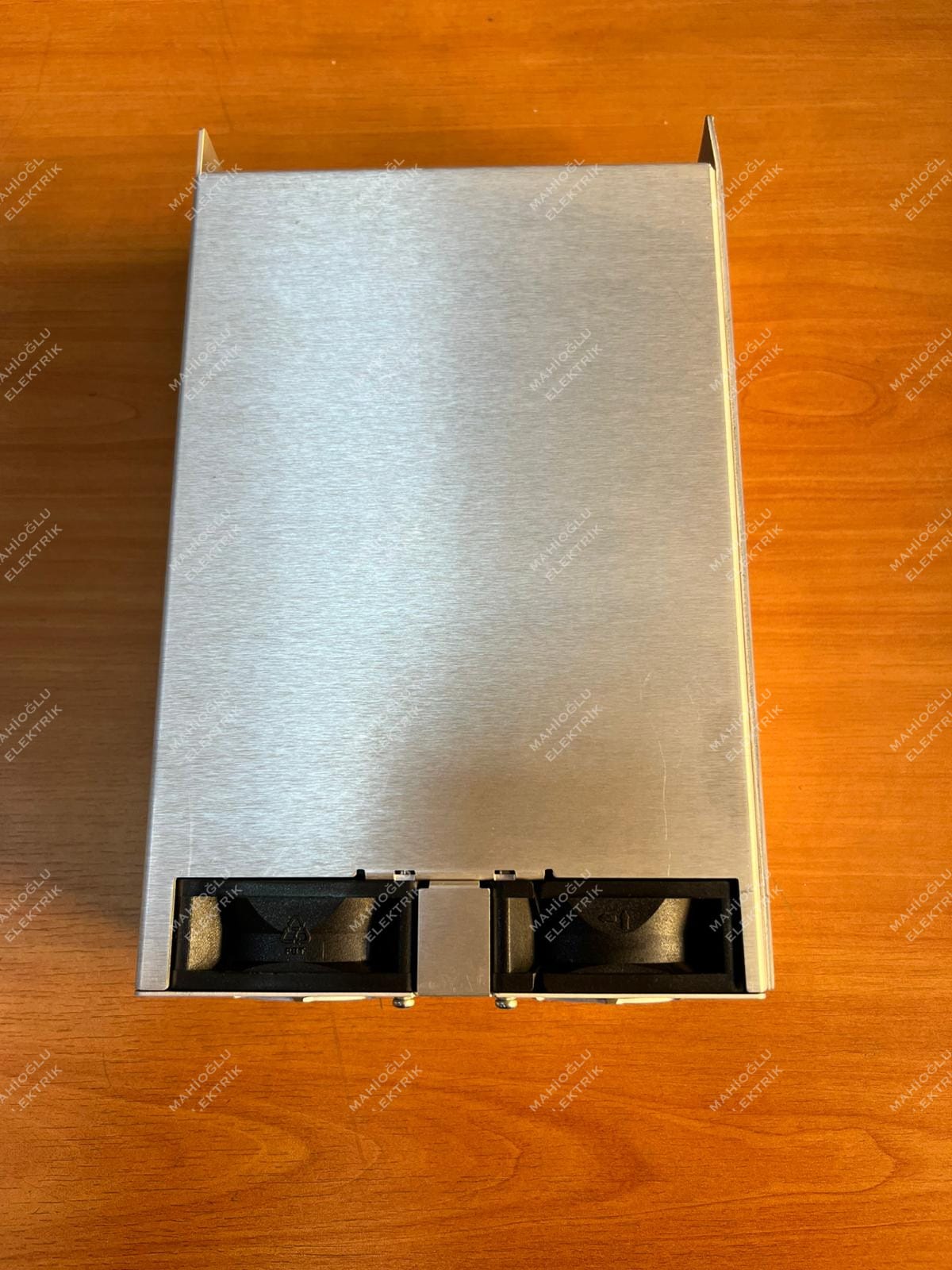

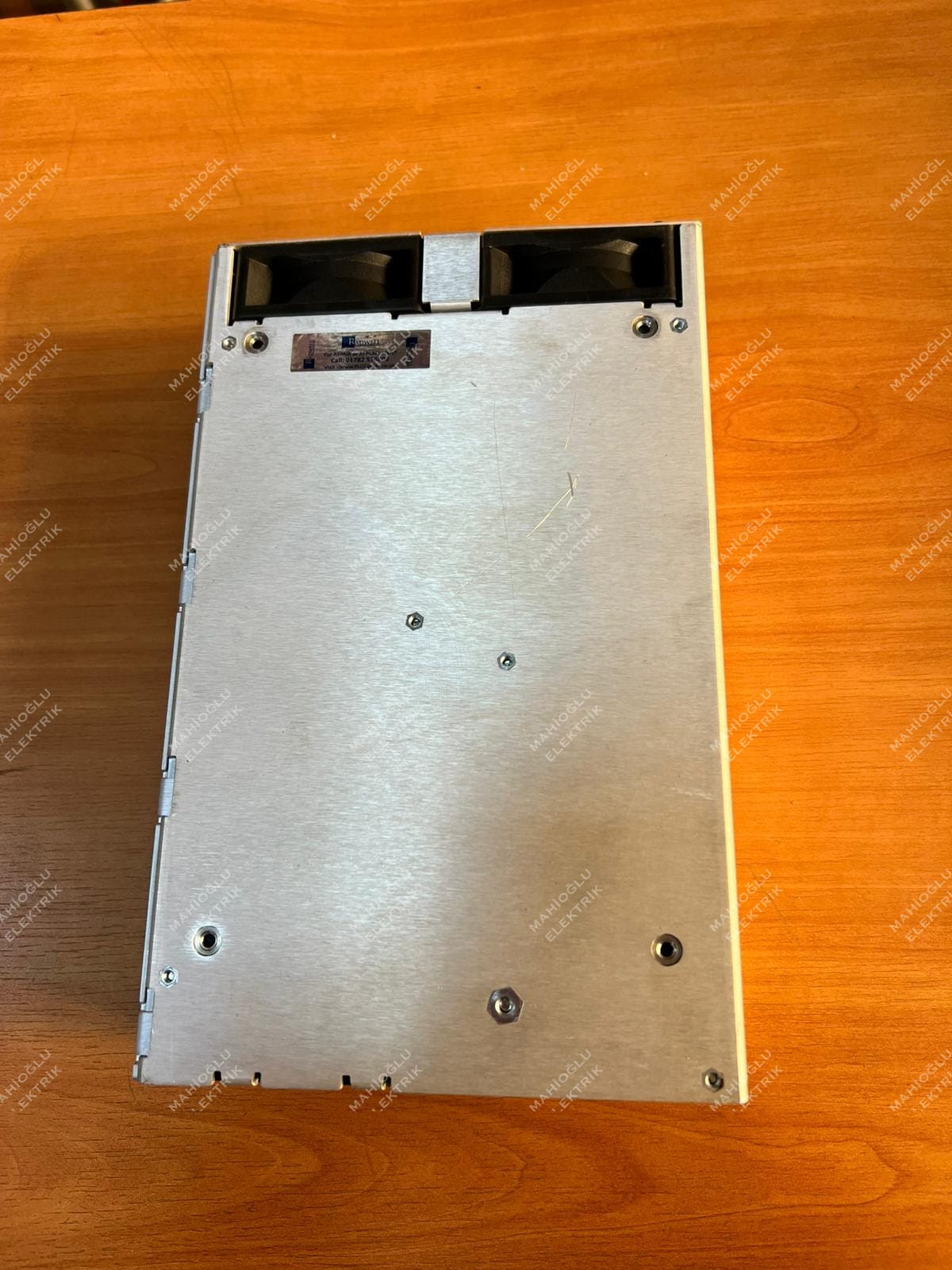

XP Power SHP1000PS36 AC/DC CONVERTER 36V

XP Power SHP1000PS36 AC/DC CONVERTER 36V
XP Power SHP1000PS36 AC/DC CONVERTER 36V - Görsel 2
XP Power SHP1000PS36 AC/DC CONVERTER 36V - Görsel 3
XP Power SHP1000PS36 AC/DC CONVERTER 36V - Görsel 4
Stokta

İkinci el üründür, sıfır ayarındadır
Used item, in good condition, so clean

Order on WhatsApp
Kategori:
Etiket: , , , , ,

Açıklama

İkinci el üründür, sıfır ayarındadır
Used item, in good condition, so clean

XP Power SHP1000PS36 AC/DC Converter 36V Technical Specifications

XP Power SHP1000PS36 is a high-power enclosed AC/DC switching power supply designed for industrial electronics, laboratory equipment, analytical instrumentation, and semiconductor applications.

General Specifications

Specification Value
Manufacturer XP Power
Model SHP1000PS36
Series SHP1000
Product Type AC/DC Enclosed Switching Power Supply
Output Power 1000 W (up to 1200 W at high line input)
Output Voltage 36 VDC
Output Current 28 A (<180 VAC input) / 34 A (>180 VAC input)
Number of Outputs 1 Main Output + 5 V Standby
Standby Output 5 VDC / 1 A
Efficiency Up to 85%
Cooling Method Forced air cooling with variable-speed fan
Mounting Type Chassis Mount
Protection Rating Enclosed industrial type

Input Specifications

Parameter Value
Input Voltage Range 80 ~ 264 VAC
Nominal Input Frequency 47 ~ 63 Hz
Input Current Typical 12 A max
Inrush Current 30 A max
Power Factor >0.95
Earth Leakage Current Low leakage design

Output Specifications

Parameter Value
Main Output Voltage 36 VDC
Output Adjustment Range Adjustable
Maximum Output Current 34 A
Ripple & Noise Low ripple design
Load Regulation ±1% typical
Line Regulation ±0.5% typical
Hold-Up Time Approx. 20 ms
Turn-On Delay <2 s

Protection Features

Protection Description
OCP Over Current Protection
OVP Over Voltage Protection
OTP Over Temperature Protection
SCP Short Circuit Protection
OPP Over Power Protection
Brown-Out Protection Integrated

Communication & Control Features

Feature Description
Remote ON/OFF Supported
Current Sharing Active current share for parallel operation
AC OK Signal Available
Standby Supply Integrated 5 V standby output

Environmental Specifications

Parameter Value
Operating Temperature -40°C to +70°C
Storage Temperature -40°C to +85°C
Derating Required above specified temperatures
Cooling Load-dependent fan speed control
Humidity Up to 95% RH non-condensing

Mechanical Specifications

Parameter Value
Dimensions 242.6 × 149.8 × 61 mm
Weight Approx. 2.1 kg
Connection Type Screw terminals

Safety & Compliance

Standard Compliance
Safety Standard IEC/EN/UL 62368-1
EMC Compliance EN55032 Class B
Isolation Voltage 3 kV
RoHS Compliance Yes
SEMI F47 Supported

Key Features

  • 1000 W industrial AC/DC power supply
  • Universal AC input (80–264 VAC)
  • High-current 36 VDC output
  • Active current sharing capability
  • Remote ON/OFF control
  • Integrated 5 V standby output
  • Variable-speed cooling fan
  • Compact rugged chassis design
  • Suitable for industrial and laboratory applications

    ----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

    XP Power SHP1000PS36 AC/DC Converter 36V Teknik Özellikleri

    XP Power SHP1000PS36, endüstriyel elektronik, laboratuvar ekipmanları, analiz sistemleri ve yarı iletken uygulamaları için tasarlanmış yüksek güçlü kapalı tip AC/DC anahtarlamalı güç kaynağıdır.

    Genel Özellikler

    Özellik Değer
    Üretici XP Power
    Model SHP1000PS36
    Seri SHP1000
    Ürün Tipi AC/DC Kapalı Tip Switching Power Supply
    Çıkış Gücü 1000 W (yüksek giriş geriliminde 1200 W’a kadar)
    Çıkış Gerilimi 36 VDC
    Çıkış Akımı 28 A (<180 VAC girişte) / 34 A (>180 VAC girişte)
    Çıkış Sayısı 1 ana çıkış + 5 V standby
    Standby Çıkışı 5 VDC / 1 A
    Verimlilik %85’e kadar
    Soğutma Tipi Değişken hızlı fan ile zorlamalı hava soğutma
    Montaj Tipi Şase montaj
    Koruma Yapısı Kapalı endüstriyel tip

    Giriş Özellikleri

    Parametre Değer
    Giriş Gerilim Aralığı 80 ~ 264 VAC
    Giriş Frekansı 47 ~ 63 Hz
    Giriş Akımı Maks. 12 A
    Ani Akım (Inrush Current) Maks. 30 A
    Güç Faktörü >0.95
    Kaçak Akım Düşük kaçak akım tasarımı

    Çıkış Özellikleri

    Parametre Değer
    Ana Çıkış Gerilimi 36 VDC
    Çıkış Ayar Aralığı Ayarlanabilir
    Maksimum Çıkış Akımı 34 A
    Ripple & Noise Düşük ripple tasarımı
    Yük Regülasyonu Tipik ±1%
    Hat Regülasyonu Tipik ±0.5%
    Hold-Up Süresi Yaklaşık 20 ms
    Açılış Gecikmesi <2 s

    Koruma Özellikleri

    Koruma Açıklama
    OCP Aşırı Akım Koruması
    OVP Aşırı Gerilim Koruması
    OTP Aşırı Sıcaklık Koruması
    SCP Kısa Devre Koruması
    OPP Aşırı Güç Koruması
    Brown-Out Protection Düşük giriş gerilimi koruması

    Kontrol ve Haberleşme Özellikleri

    Özellik Açıklama
    Remote ON/OFF Desteklenir
    Current Sharing Paralel çalışma için aktif akım paylaşımı
    AC OK Sinyali Mevcut
    Standby Besleme Dahili 5 V standby çıkışı

    Çevresel Özellikler

    Parametre Değer
    Çalışma Sıcaklığı -40°C … +70°C
    Depolama Sıcaklığı -40°C … +85°C
    Derating Yüksek sıcaklıklarda gerekli
    Soğutma Yüke bağlı fan hız kontrolü
    Nem %95 RH’ye kadar, yoğuşmasız

    Mekanik Özellikler

    Parametre Değer
    Boyutlar 242.6 × 149.8 × 61 mm
    Ağırlık Yaklaşık 2.1 kg
    Bağlantı Tipi Vidalı terminal

    Güvenlik ve Standartlar

    Standart Uygunluk
    Güvenlik Standardı IEC/EN/UL 62368-1
    EMC Uyumluluğu EN55032 Class B
    İzolasyon Gerilimi 3 kV
    RoHS Uyumluluğu Evet
    SEMI F47 Desteklenir

    Başlıca Özellikler

    • 1000 W endüstriyel AC/DC güç kaynağı
    • Geniş giriş gerilim aralığı (80–264 VAC)
    • Yüksek akımlı 36 VDC çıkış
    • Paralel çalışma için aktif current sharing
    • Remote ON/OFF kontrol desteği
    • Dahili 5 V standby çıkışı
    • Değişken hızlı fanlı soğutma sistemi
    • Kompakt ve sağlam endüstriyel tasarım
    • Endüstriyel ve laboratuvar uygulamalarına uygun yapı
