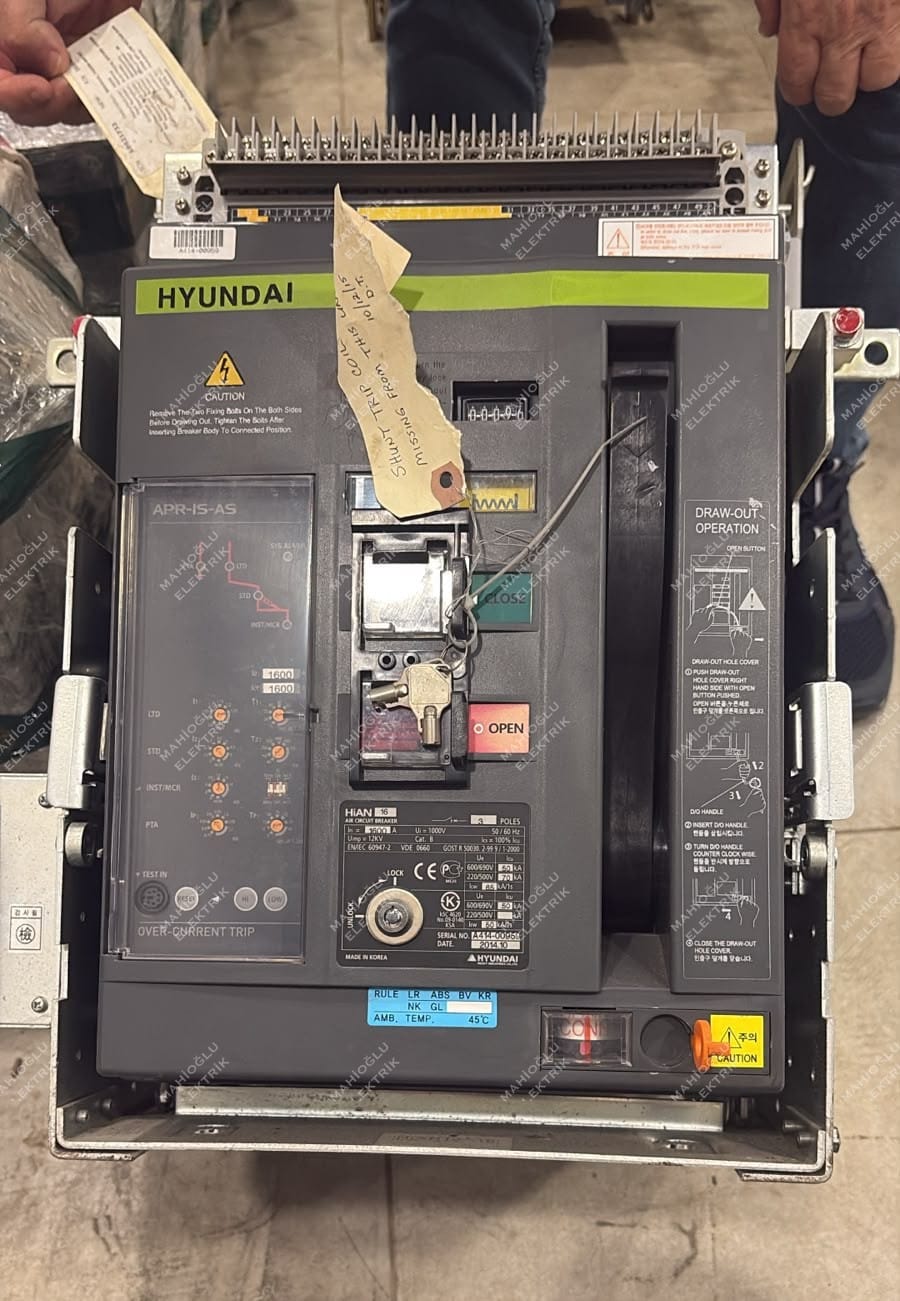

HYUNDAI HiAN16 1600 Amper 3 Pole Air Circuit Breaker 2014 Model
İkinci el üründür, sıfır ayarındadır. 2014 Model
Used item, in good condition, so clean, like new
Açıklama
İkinci el üründür, sıfır ayarındadır. 2014 Model
Used item, in good condition, so clean, like new
The HYUNDAI HiAN16 is a 1600 A Air Circuit Breaker (ACB) designed for low-voltage power distribution and high-current applications. The HiAN series supports 3- and 4-pole configurations, so the 3-pole version is suitable for three-phase systems.
| Parameter | Specification |
|---|---|
| Manufacturer | Hyundai Heavy Industries |
| Series | HiAN |
| Model | HiAN16 |
| Breaker type | Air Circuit Breaker (ACB) |
| Rated current (In) | 1600 A |
| Number of poles | 3 poles |
| Rated insulation voltage (Ui) | 1000 V AC |
| Rated operational voltage (Ue) | 690 V AC |
| Utilization category | Category B |
| Rated impulse withstand voltage (Uimp) | 8 kV |
| Rated short-time withstand current (Icw) | 65 kA rms / 1 s |
| Rated breaking capacity at 690 V AC (Icu) | 50 kA |
| Rated making capacity at 690 V AC (Icm) | 105 kA peak |
| Rated breaking capacity at 500 V AC (Icu) | 70 kA |
| Rated making capacity at 500 V AC (Icm) | 154 kA peak |
| Breaking time | Approx. 0.04 s |
| Protection relay | APR series, depending on configuration |
| Mounting options | Fixed / Draw-out |
| Poles available | 3 / 4 |
| Application | LV power distribution, industrial switchboards, generators, marine applications |
The published HiAN documentation specifically lists HiAN16 = 1600 A, with 3- and 4-pole versions. At 690 V AC, the standard HiAN series has 50 kA Icu and 105 kA peak Icm; at 500 V AC these increase to 70 kA and 154 kA peak, respectively.
3-Pole configuration
For the 3-pole HiAN16, the breaker has three main current paths for a three-phase system. If ground-fault protection is required on a 3-pole ACB used in a 3-phase, 4-wire system, Hyundai specifies an additional neutral CT; the documentation gives 1600/0.2 A for HiAN16/HiAS16.
Busbar / thermal derating
For HiAN16, the published derating tables show, for example:
- 2 × 40 × 10 mm busbar: 1600 A at 30°C, falling to 1480 A at 40°C, 1330 A at 50°C and 1150 A at 60°C for the horizontal draw-out configuration.
- 2 × 50 × 10 mm: 1600 A at 30–40°C, 1560 A at 50°C and 1350 A at 60°C.
- 2 × 60 × 10 mm: 1600 A up to 50°C and approximately 1540 A at 60°C.
The HiAN16 also has a published internal resistance of approximately 20 µΩ for the fixed type and 48 µΩ for the draw-out type.
HYUNDAI HiAN16 – 1600 A, 3 Kutuplu Teknik Özellikleri
HYUNDAI HiAN16, alçak gerilim güç dağıtım sistemlerinde kullanılan 1600 A hava devre kesicisidir (ACB). 3 kutuplu versiyonu üç fazlı sistemlerde kullanılmaktadır.
| Teknik özellik | Değer |
|---|---|
| Üretici | Hyundai Heavy Industries |
| Seri | HiAN |
| Model | HiAN16 |
| Ürün tipi | Hava Devre Kesici (ACB) |
| Anma akımı (In) | 1600 A |
| Kutup sayısı | 3 kutup |
| Anma izolasyon gerilimi (Ui) | 1000 V AC |
| Anma çalışma gerilimi (Ue) | 690 V AC |
| Kullanım kategorisi | B |
| Darbe dayanım gerilimi (Uimp) | 8 kV |
| Kısa süreli dayanım akımı (Icw) | 65 kA / 1 s |
| Kesme kapasitesi (Icu) – 690 V AC | 50 kA |
| Kapama kapasitesi (Icm) – 690 V AC | 105 kA tepe |
| Kesme kapasitesi (Icu) – 500 V AC | 70 kA |
| Kapama kapasitesi (Icm) – 500 V AC | 154 kA tepe |
| Kutup yapısı | 3P |
| Montaj tipi | Sabit / Çekmeceli (Draw-out) |
| Koruma rölesi | APR serisi, konfigürasyona bağlı |
| Uygulama alanları | Ana dağıtım panoları, jeneratörler, endüstriyel tesisler, enerji dağıtım sistemleri |
⚡ Temel elektriksel değerler
HiAN16 1600 A için önemli değerler:
- 1600 A: Anma çalışma akımı
- 690 V AC: Maksimum anma çalışma gerilimi
- 50 kA: 690 V'ta anma kısa devre kesme kapasitesi (Icu)
- 65 kA / 1 s: Kısa süreli dayanım akımı (Icw)
- 105 kA: 690 V'ta anma kısa devre kapama kapasitesi (Icm)
- 8 kV: Darbe dayanım gerilimi
🔧 3 kutuplu versiyon
3P HiAN16, üç fazlı sistemlerde fazların kesilmesi ve korunması için kullanılır. 3 faz + nötr sistemlerde toprak kaçağı/ground-fault koruması istenirse, konfigürasyona bağlı olarak harici nötr CT kullanılabilir.
🏭 Kullanım alanları
- Ana dağıtım panoları
- Jeneratör çıkışları
- Endüstriyel elektrik tesisleri
- Fabrika enerji dağıtım sistemleri
- Motor ve büyük güç tüketicilerinin beslemeleri
- Denizcilik ve gemi elektrik sistemleri
- Ana giriş (incomer) ve kuplaj (bus-coupler) uygulamaları
