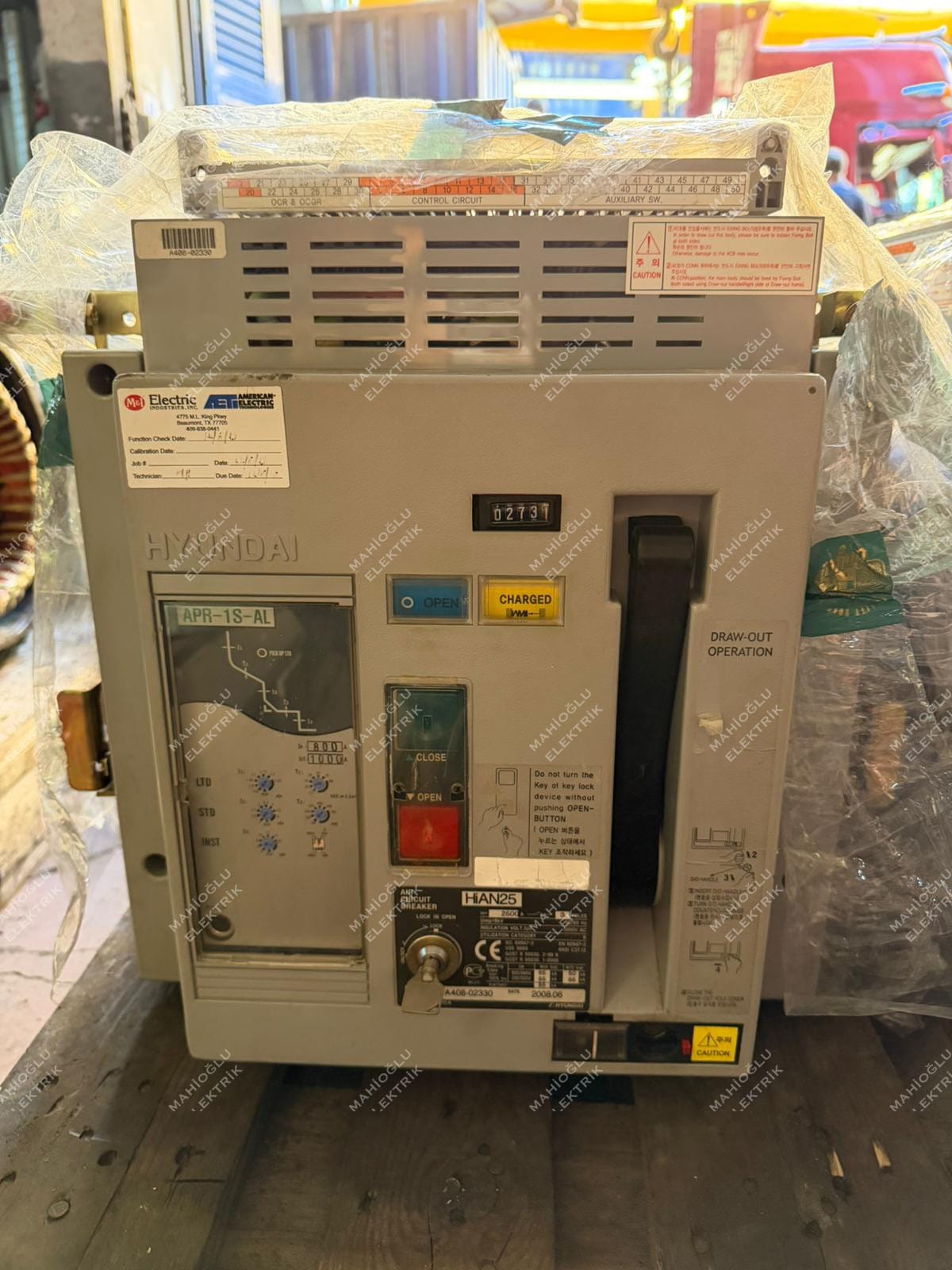

HYUNDAI HiAN25 2500 Amper 3 Pole Air Circuit Breaker
İkinci el üründür, sıfır ayarındadır.
Used item, in good condition, so clean, like new
Açıklama
İkinci el üründür, sıfır ayarındadır.
Used item, in good condition, so clean, like new
HYUNDAI HiAN25, 2500 A anma akımına sahip, 3 kutuplu Açık Tip Devre Kesici (ACB – Air Circuit Breaker) modelidir. Özellikle ana dağıtım panoları, jeneratör çıkışları ve yüksek güçlü endüstriyel tesislerde kullanılır.

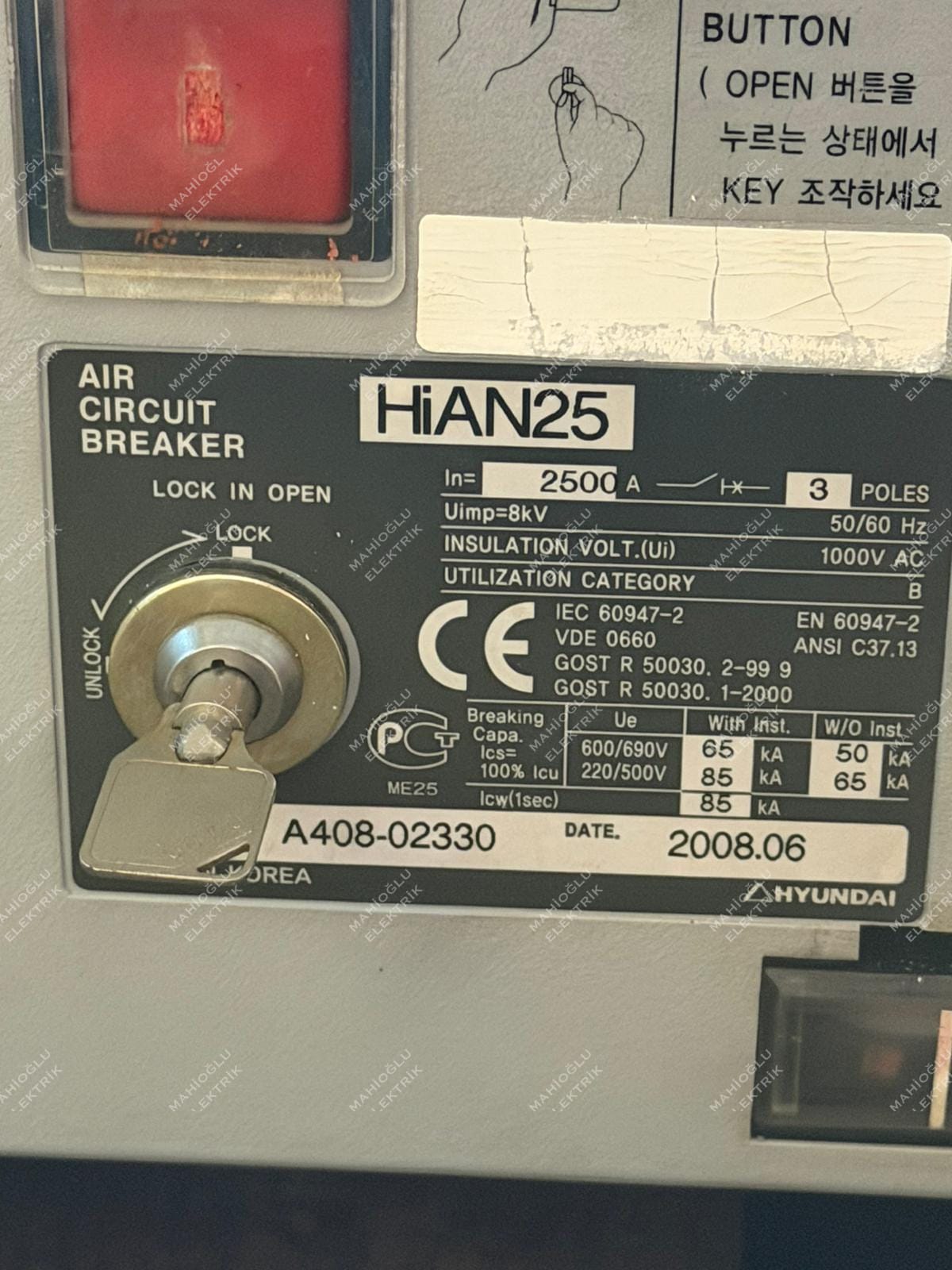

Temel Teknik Özellikler
| Özellik | Teknik Değer |
|---|---|
| Üretici | Hyundai Heavy Industries |
| Seri | HiAN |
| Model | HiAN25 |
| Devre Kesici Tipi | Açık Tip Devre Kesici – ACB |
| Anma Akımı (In) | 2500 A |
| Kutup Sayısı | 3 Kutup |
| Anma İzolasyon Gerilimi (Ui) | 1000 V AC |
| Anma Çalışma Gerilimi (Ue) | 690 V AC |
| Standart | IEC 60947-2 |
| Kullanım Kategorisi | Category B |
| Frekans | 50/60 Hz |
| Montaj Tipi | Sabit veya çekmeceli (Draw-out) |
| Koruma Rölesi | APR elektronik koruma rölesi |
| Kullanım Alanı | Endüstriyel tesisler, enerji dağıtımı, jeneratörler, denizcilik |
Kısa Devre Özellikleri
HiAN25'in kısa devre değerleri kullanılan gerilim ve cihaz konfigürasyonuna bağlıdır. Tipik katalog değerleri:
| Parametre | Değer |
|---|---|
| Icu – Anma kısa devre kesme kapasitesi | 500 V AC'de 100 kA'ya kadar |
| Icu @ 690 V AC | Konfigürasyona bağlı olarak yaklaşık 65 kA |
| Icw – Kısa süreli dayanım akımı | Yaklaşık 50 kA / 1 s |
| Icm – Kısa devre kapama kapasitesi | Yaklaşık 105 kA peak |
| Uimp – Darbe dayanım gerilimi | 12 kV |

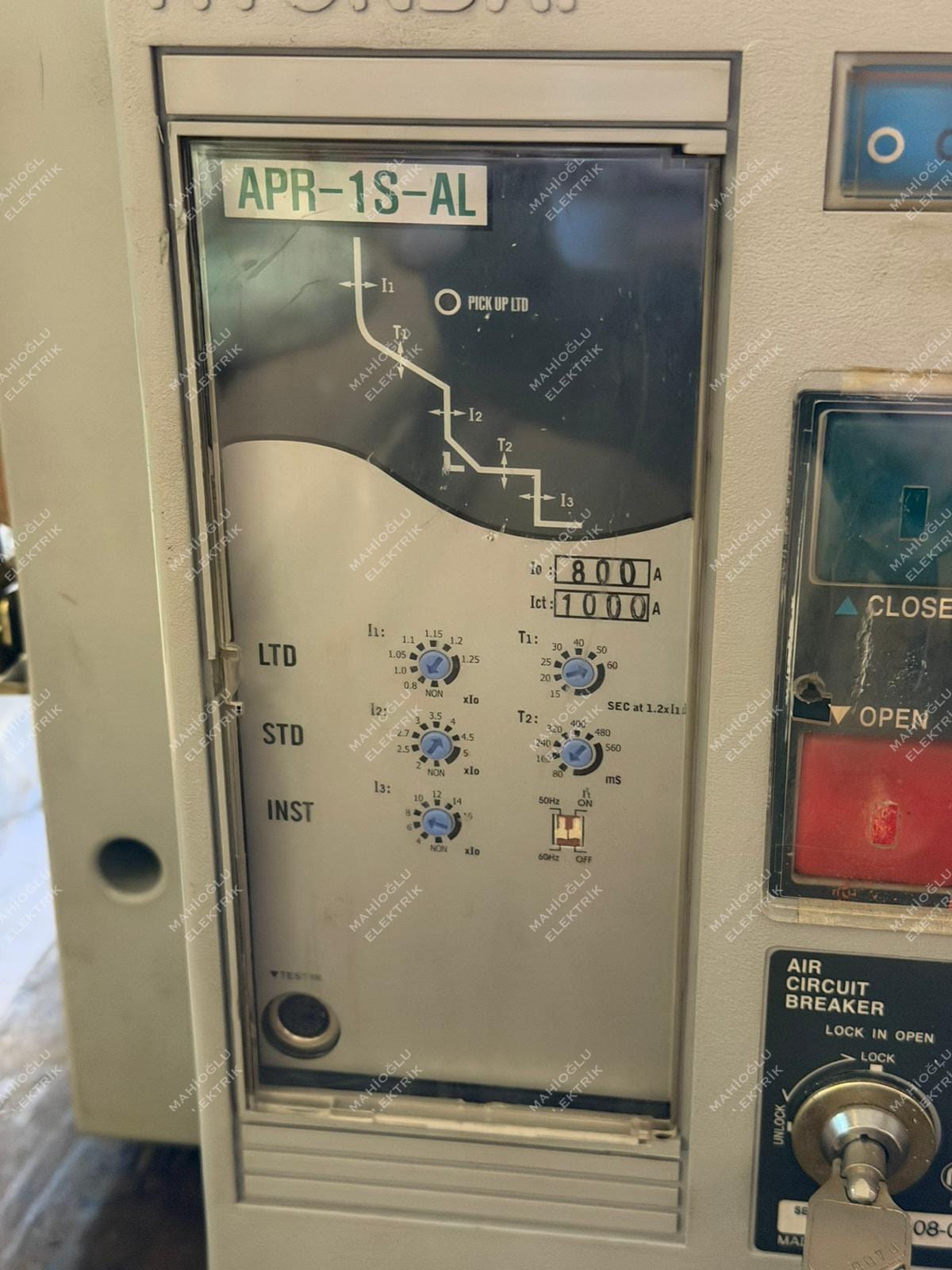

Koruma Fonksiyonları
APR elektronik trip ünitesi ile aşağıdaki korumalar uygulanabilir:
- Uzun süreli aşırı akım koruması (L – Long Time)
- Kısa süreli aşırı akım koruması (S – Short Time)
- Ani aşırı akım koruması (I – Instantaneous)
- Toprak arızası koruması (G – Ground Fault)
- Aşırı yük koruması
- Kısa devre koruması
- Toprak kaçağı/arızası koruması (ilgili röle ve CT konfigürasyonu varsa)
Mekanik ve Elektriksel Özellikler
- 3 kutuplu yapı
- Hava ortamında ark söndürme
- Manuel veya motorlu çalışma seçenekleri
- Yaylı enerji depolama mekanizması
- Uzaktan Açma/Kapama imkânı
- Şönt açtırma bobini (SHT)
- Düşük gerilim açtırma bobini (UVT)
- Yardımcı kontaklar
- Çekmeceli tiplerde CONNECTED / TEST / DISCONNECTED pozisyonları
- Anti-pumping fonksiyonu

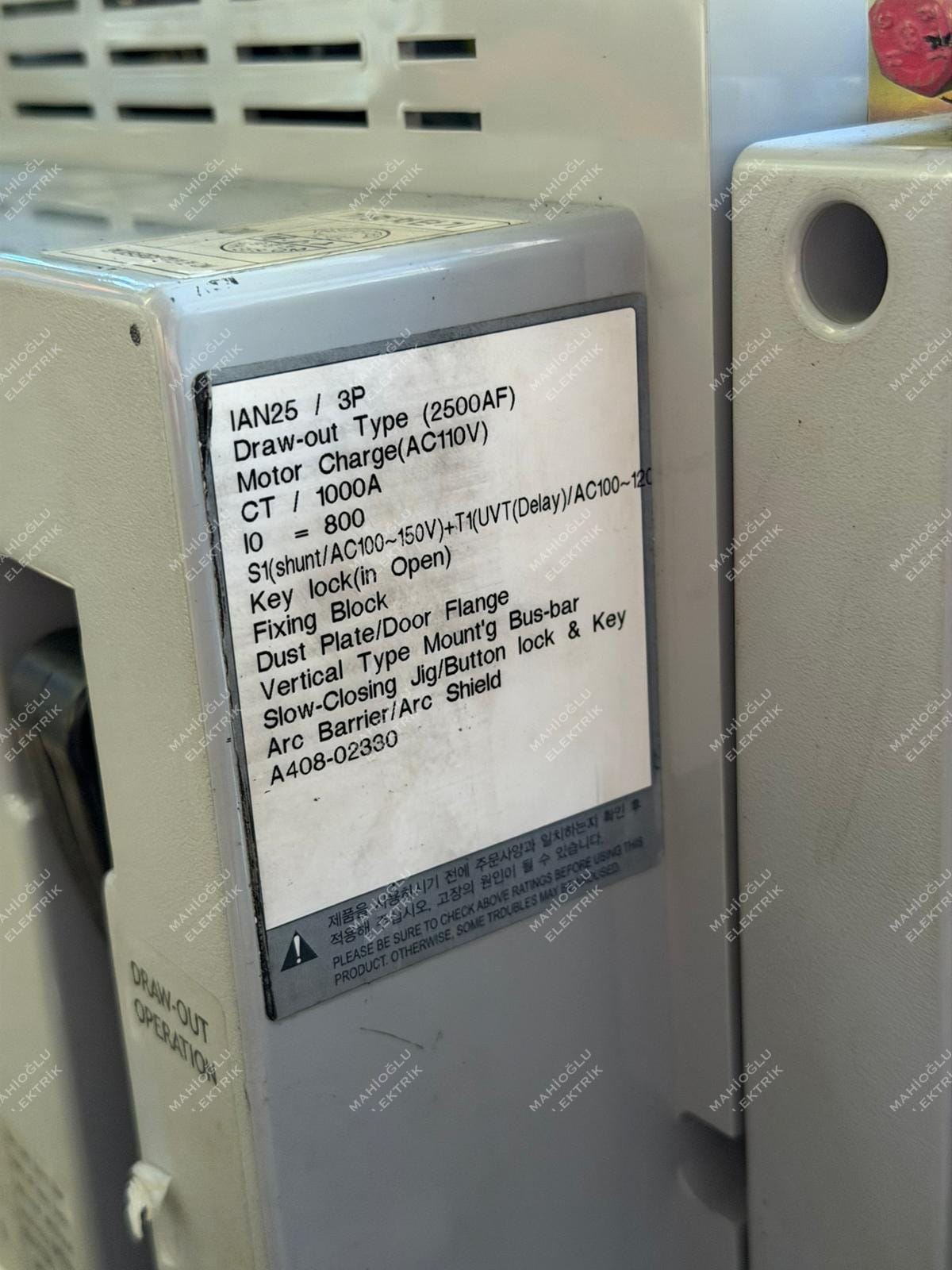

2500A Bara Bağlantısı
HiAN25'in 2500 A versiyonunda bara ölçüsü ve bağlantı şekli cihazın versiyonuna göre değişebilir. Bu nedenle 3 × 2500 A cihaz için kesin bara ölçüsünün, cihazın tam katalog kodu veya nameplate bilgisi üzerinden doğrulanması gerekir.
Önemli Not
HiAN25 sadece "2500 A" bilgisiyle tamamen tanımlanamaz. Kesin teknik değerleri belirlemek için özellikle:
- Sabit / Draw-out
- APR trip rölesi modeli
- Kontrol/bobin gerilimi
- Icu / Ics
- Icw
- Frekans
- Yardımcı kontaklar
- Şönt ve düşük gerilim bobinleri
--------------------------------------------------------------------------------------------------------------------------------
The HYUNDAI HiAN25 is a high-capacity Air Circuit Breaker (ACB) with a rated current of 2500 A and a 3-pole configuration. It is designed for main power distribution, generator protection, industrial switchboards, and marine applications.
General Technical Specifications
Parameter Specification Manufacturer Hyundai Heavy Industries Series HiAN Model HiAN25 Device Type Air Circuit Breaker (ACB) Rated Current (In) 2500 A Number of Poles 3 Poles Rated Insulation Voltage (Ui) 1000 V AC Rated Operational Voltage (Ue) 690 V AC Rated Frequency 50/60 Hz Standard IEC 60947-2 Utilization Category Category B Mounting Type Fixed or Draw-out Protection Unit APR Electronic Trip Unit Application Industrial power distribution, generators, switchboards, marine systems Short-Circuit Ratings
The short-circuit ratings depend on the specific HiAN25 configuration and operating voltage.
Parameter Typical Rating Icu – Rated Ultimate Short-Circuit Breaking Capacity Up to 100 kA @ 500 V AC Icu @ 690 V AC Approximately 65 kA, depending on configuration Icw – Rated Short-Time Withstand Current Approximately 50 kA / 1 s Icm – Rated Short-Circuit Making Capacity Approximately 105 kA peak Uimp – Rated Impulse Withstand Voltage 12 kV Protection Functions
Depending on the installed APR electronic trip unit, the HiAN25 can provide:
- Long-Time Overcurrent Protection (L)
- Short-Time Overcurrent Protection (S)
- Instantaneous Overcurrent Protection (I)
- Ground-Fault Protection (G)
- Overload protection
- Short-circuit protection
- Ground-fault protection when the appropriate CT/trip-unit configuration is installed
Mechanical & Electrical Features
- 3-pole construction
- Air-insulated switching system
- Manual or motor-operated mechanism
- Stored-energy spring mechanism
- Remote ON/OFF operation
- Shunt Trip (SHT)
- Undervoltage Trip (UVT)
- Auxiliary contacts
- Draw-out position indication: CONNECTED / TEST / DISCONNECTED
- Anti-pumping function
- Electronic overcurrent protection
