HYUNDAI HiAN32 3200 Amper 3 Pole Air Circuit Breaker

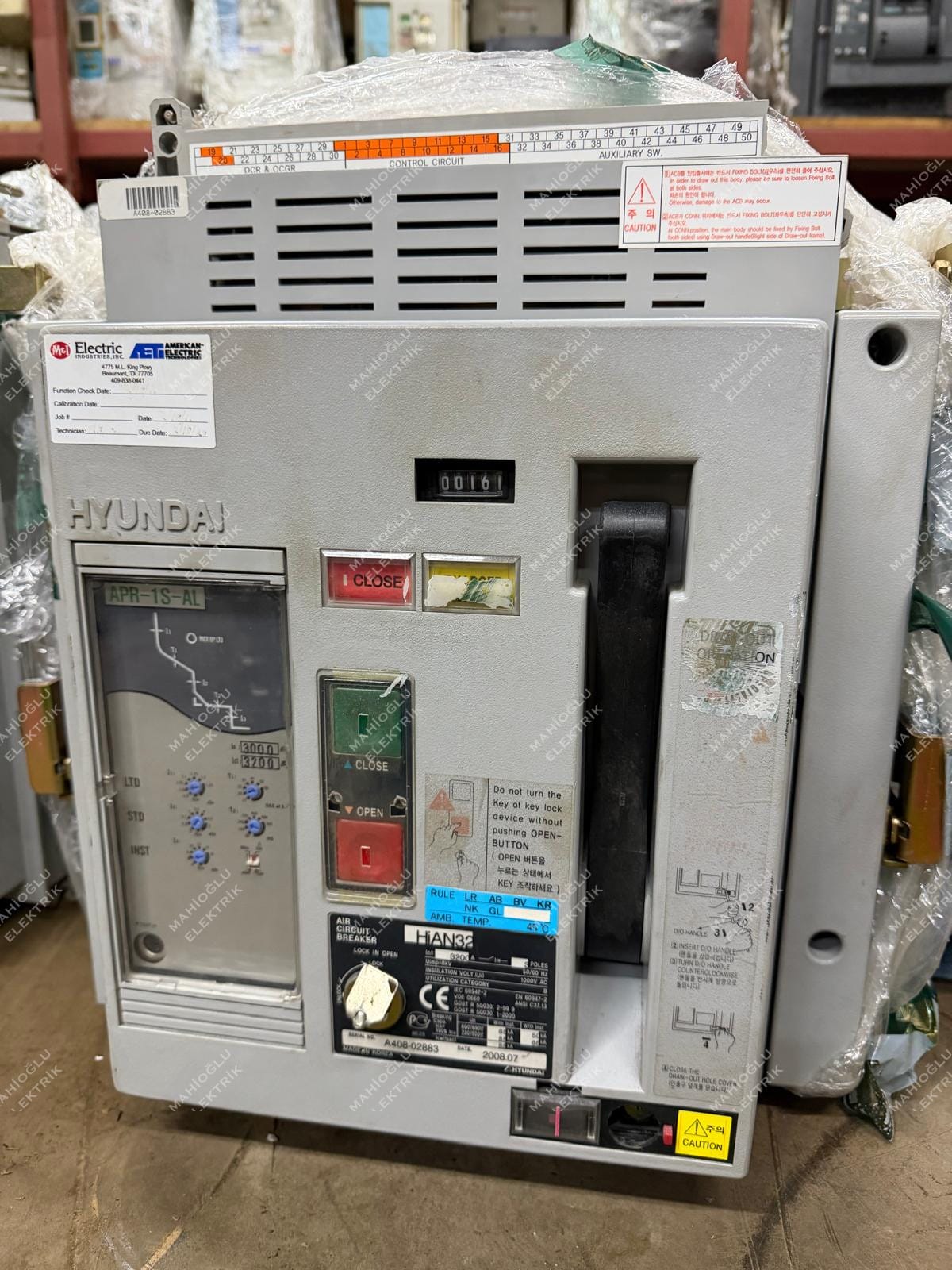

HYUNDAI HiAN32 3200 Amper 3 Pole Air Circuit Breaker
HYUNDAI HiAN32 3200 Amper 3 Pole Air Circuit Breaker - Görsel 2

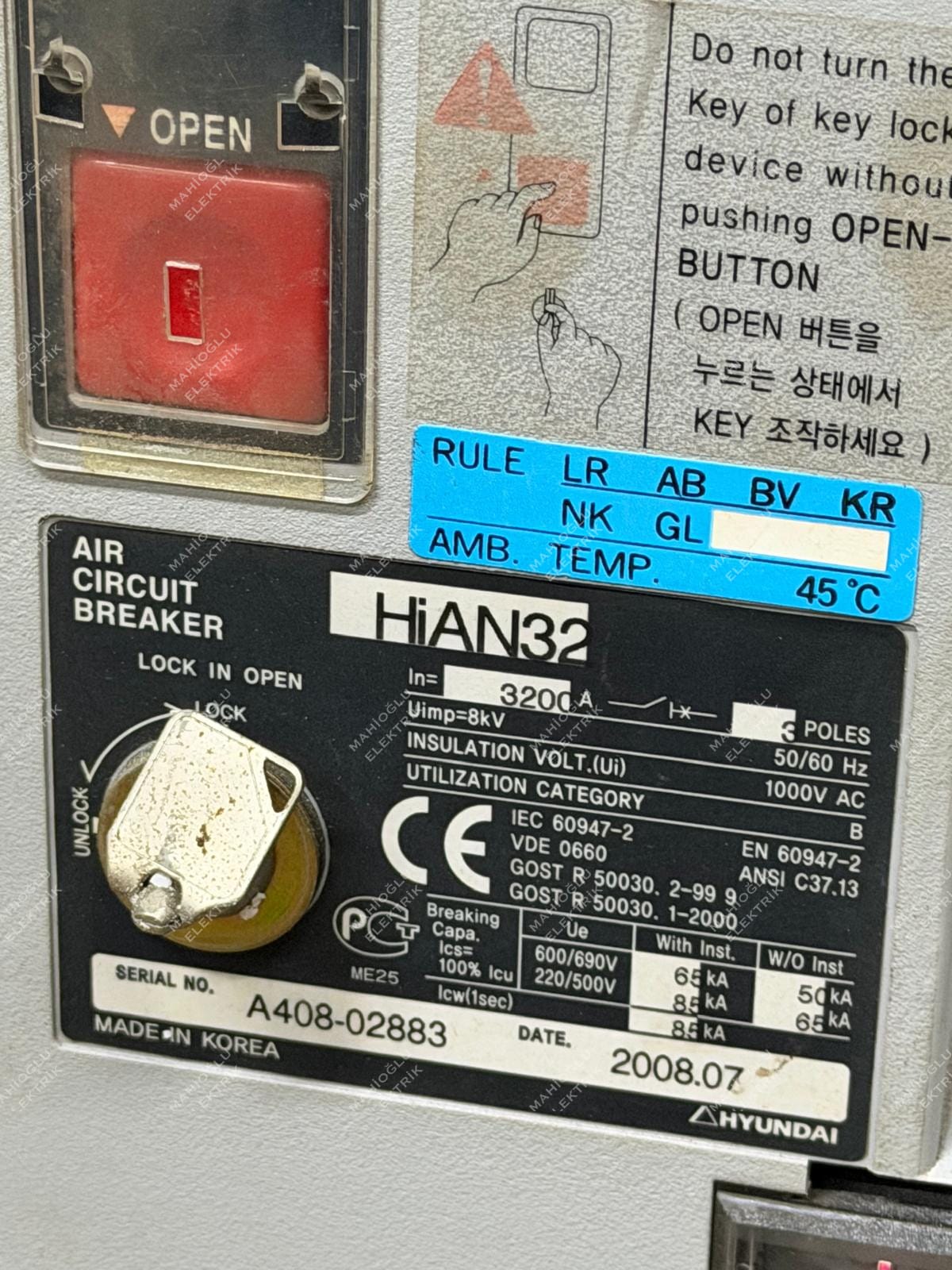

HYUNDAI HiAN32 3200 Amper 3 Pole Air Circuit Breaker - Görsel 3

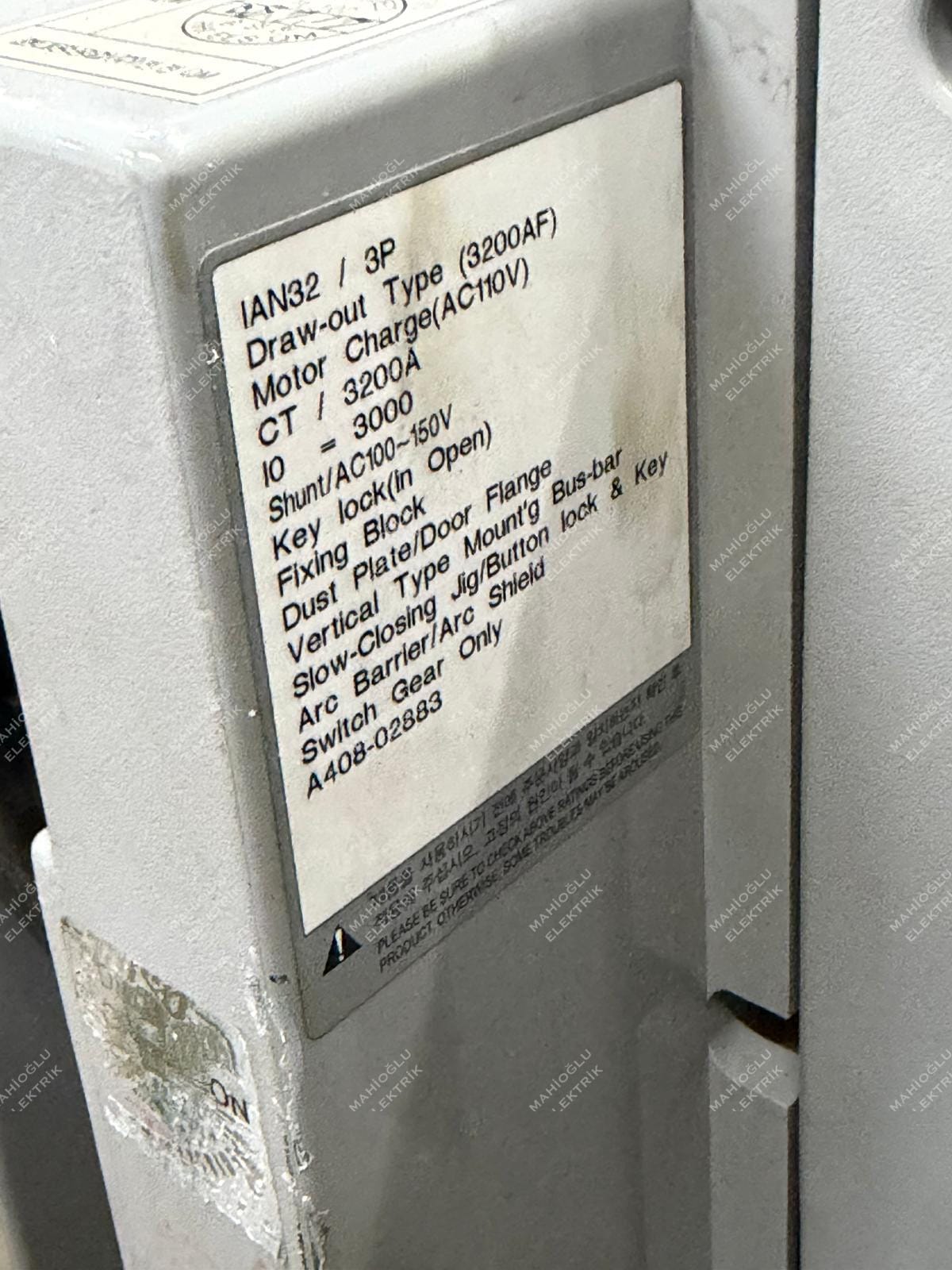

HYUNDAI HiAN32 3200 Amper 3 Pole Air Circuit Breaker - Görsel 4
Stokta

İkinci el üründür, sıfır ayarındadır.
Used item, in good condition, so clean, like new

Order on WhatsApp
Kategori:
Etiket: , , , , , , , , ,

Açıklama

İkinci el üründür, sıfır ayarındadır.
Used item, in good condition, so clean, like new

HYUNDAI HiAN32 – 3200A 3 Kutuplu Hava Devre Kesici Teknik Özellikleri

HYUNDAI HiAN32, 3200 A anma akımına sahip, 3 kutuplu Açık Tip Hava Devre Kesici (ACB – Air Circuit Breaker) modelidir. Ana dağıtım panoları, jeneratör çıkışları ve yüksek akımlı endüstriyel sistemlerde kullanılabilir.

Teknik Özellikler

Özellik Teknik Değer
Üretici Hyundai Heavy Industries
Seri HiAN
Model HiAN32
Cihaz Tipi Açık Tip Hava Devre Kesici (ACB)
Anma Akımı (In) 3200 A
Kutup Sayısı 3 Kutup
Anma İzolasyon Gerilimi (Ui) 1000 V AC
Anma Çalışma Gerilimi (Ue) 690 V AC
Frekans 50/60 Hz
Standart IEC 60947-2
Kullanım Kategorisi Kategori B
Montaj Tipi Sabit veya çekmeceli (Draw-out)
Koruma Ünitesi APR elektronik koruma/trip rölesi
Uygulama Endüstriyel dağıtım, jeneratörler, ana dağıtım panoları, denizcilik

Kısa Devre Özellikleri

Parametre Tipik Değer
Icu – Anma nihai kısa devre kesme kapasitesi 500 V AC'de 100 kA'ya kadar
Icu @ 690 V AC Konfigürasyona bağlı olarak yaklaşık 65 kA
Ics – Servis kısa devre kesme kapasitesi Konfigürasyona bağlı
Icw – Kısa süreli dayanım akımı Yaklaşık 50 kA / 1 s
Icm – Kısa devre kapama kapasitesi Yaklaşık 105 kA peak
Uimp – Darbe dayanım gerilimi 12 kV

Koruma Fonksiyonları

HiAN32 üzerinde kullanılan APR elektronik trip ünitesine bağlı olarak:

  • L – Uzun süreli aşırı akım koruması
  • S – Kısa süreli aşırı akım koruması
  • I – Ani aşırı akım koruması
  • G – Toprak arızası koruması
  • Aşırı yük koruması
  • Kısa devre koruması
  • Toprak arızası koruması

bulunabilir.

Mekanik ve Elektriksel Özellikler

  • 3 kutuplu yapı
  • Hava yalıtımlı devre kesme sistemi
  • Manuel çalışma mekanizması
  • Konfigürasyona bağlı motorlu yay kurma mekanizması
  • Uzaktan Açma/Kapama (ON/OFF)
  • Şönt Açtırma Bobini (SHT)
  • Düşük Gerilim Açtırma Bobini (UVT)
  • Yardımcı kontaklar
  • Çekmeceli tiplerde pozisyon göstergesi
  • CONNECTED / TEST / DISCONNECTED pozisyonları
  • Anti-pumping fonksiyonu
  • Elektronik aşırı akım koruması

Kullanım Alanları

HYUNDAI HiAN32 3200A 3P ACB özellikle:

  • Ana giriş şalteri (Main Incomer)
  • Jeneratör çıkışları
  • Ana dağıtım panoları
  • Endüstriyel elektrik panoları
  • Trafo ve motor besleme hatları
  • Denizcilik elektrik sistemleri
  • Yüksek akımlı enerji dağıtım sistemleri

için uygundur.

-------------------------------------------------------------------------------------------------------------------------------------------

HYUNDAI HiAN32 – 3200A 3-Pole Air Circuit Breaker Technical Specifications

The HYUNDAI HiAN32 is a high-capacity Air Circuit Breaker (ACB) with a 3200 A rated current and 3-pole configuration. It is designed for high-current industrial power distribution, generator protection, main switchboards, and marine electrical systems.

General Technical Specifications

Parameter Specification
Manufacturer Hyundai Heavy Industries
Series HiAN
Model HiAN32
Device Type Air Circuit Breaker (ACB)
Rated Current (In) 3200 A
Number of Poles 3 Poles
Rated Insulation Voltage (Ui) 1000 V AC
Rated Operational Voltage (Ue) 690 V AC
Rated Frequency 50/60 Hz
Standard IEC 60947-2
Utilization Category Category B
Mounting Type Fixed or Draw-out
Trip Unit APR Electronic Protection Trip Unit
Application Industrial power distribution, generators, switchboards, marine systems

Short-Circuit Ratings

Parameter Typical Specification
Icu – Rated Ultimate Short-Circuit Breaking Capacity Up to 100 kA @ 500 V AC
Icu @ 690 V AC Approximately 65 kA, depending on configuration
Ics – Rated Service Short-Circuit Breaking Capacity Configuration dependent
Icw – Rated Short-Time Withstand Current Approximately 50 kA / 1 s
Icm – Rated Short-Circuit Making Capacity Approximately 105 kA peak
Uimp – Rated Impulse Withstand Voltage 12 kV

Protection Functions

Depending on the installed APR electronic trip unit, the HiAN32 may provide:

  • L – Long-Time Overcurrent Protection
  • S – Short-Time Overcurrent Protection
  • I – Instantaneous Overcurrent Protection
  • G – Ground-Fault Protection
  • Overload protection
  • Short-circuit protection
  • Ground-fault protection

Mechanical & Electrical Features

  • 3-pole construction
  • Air-insulated switching system
  • Manual operating mechanism
  • Motorized spring-charging mechanism, depending on configuration
  • Remote ON/OFF operation
  • Shunt Trip (SHT)
  • Undervoltage Trip (UVT)
  • Auxiliary contacts
  • Draw-out position indication
  • CONNECTED / TEST / DISCONNECTED positions
  • Anti-pumping function
  • Electronic overcurrent protection

Typical Applications

The HYUNDAI HiAN32 3200A 3-Pole ACB is suitable for:

  • Main incomer circuit breakers
  • Generator output protection
  • Main distribution boards
  • Industrial switchboards
  • Transformer and motor feeder protection
  • Marine electrical systems
  • High-current power distribution systems
